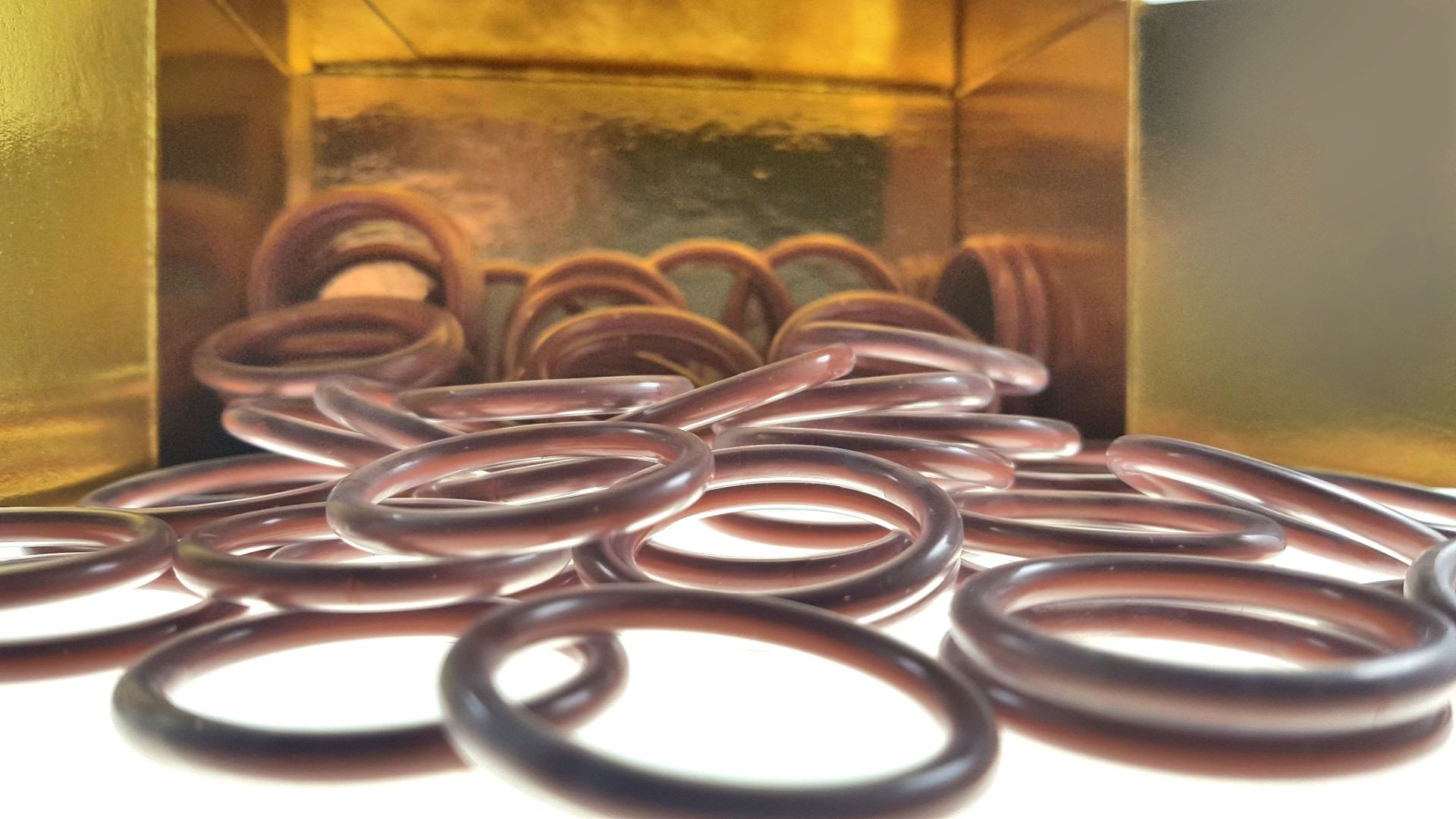

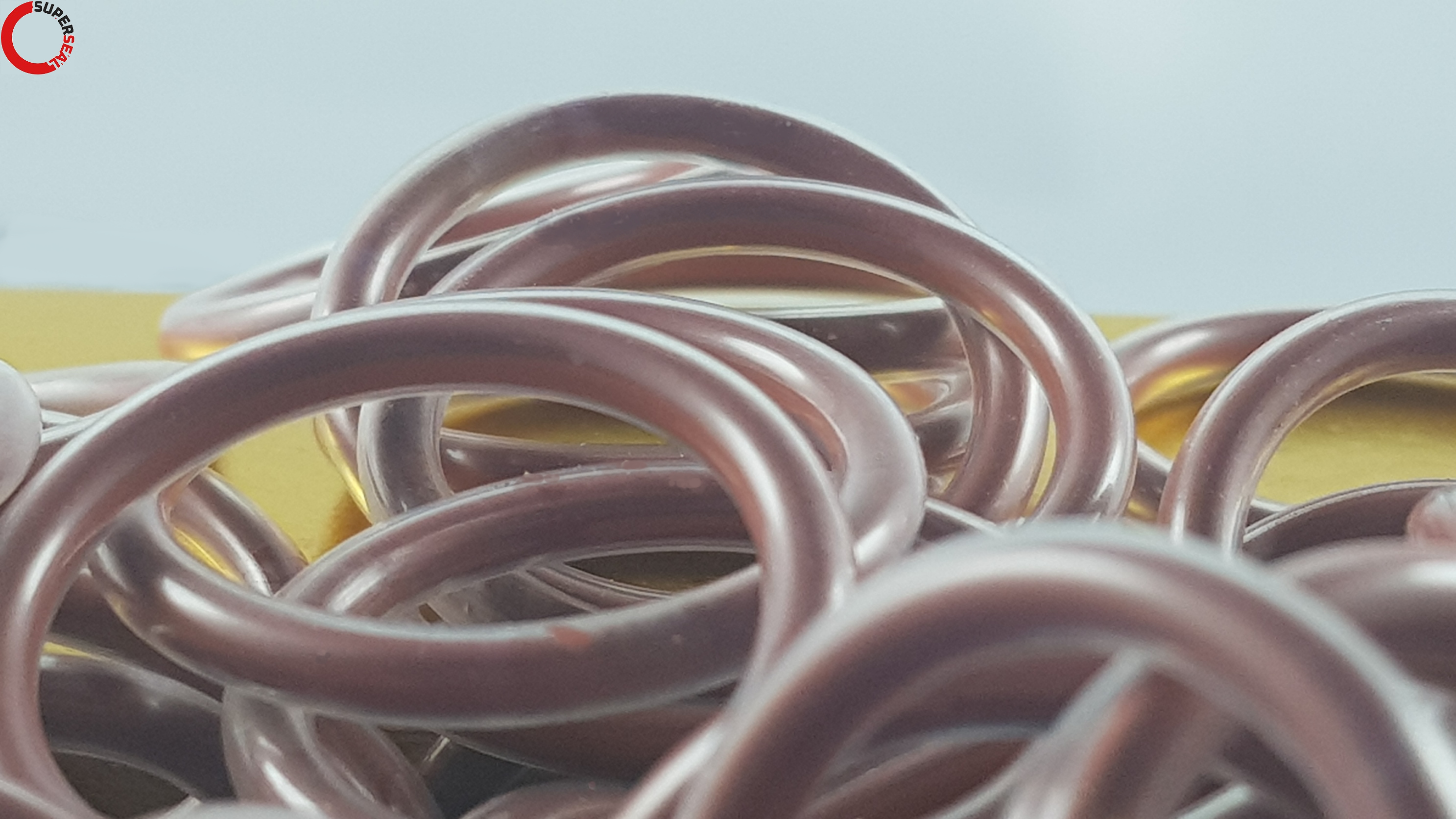

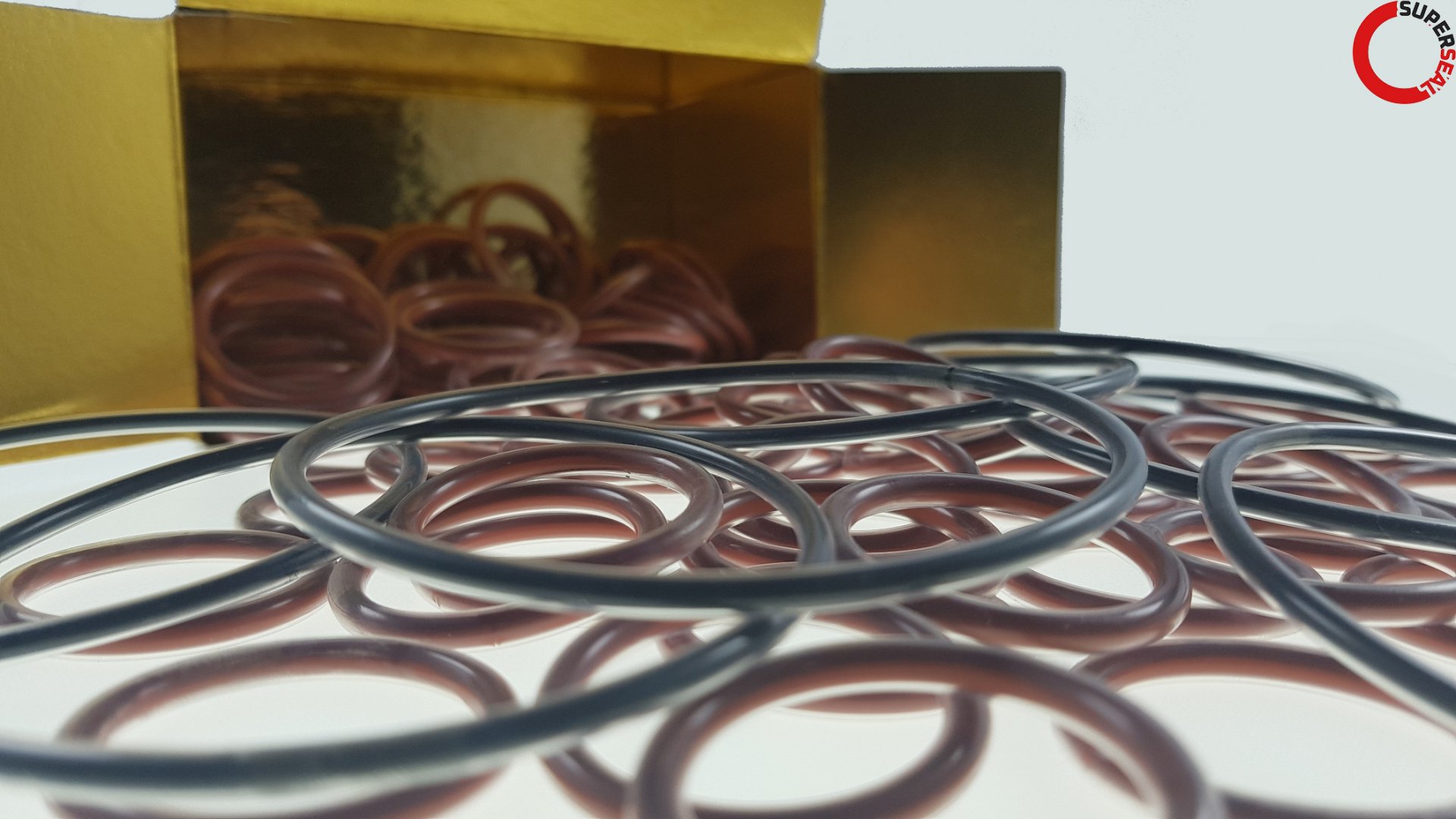

O-ringi w otulinie FEP / PFA
CECHY
- Odporny na: olej silnikowy i przekładniowy (np. Olej ASTM nr 1), oleje i tłuszcze zwierzęce i roślinne, płyn hamulcowy (bez bazy naftowej), ogniotrwały olej hydrauliczny, HFD-R i HFD-S, chlorowane węglowodory aromatyczne o dużej masie cząsteczkowej (w tym izolatory ognioodporne i chłodziwo do transformatorów), umiarkowana wodoodporność, rozcieńczone roztwory soli, ozon, starzenie i warunki atmosferyczne.
- Nie stosować w przypadku: uszczelnień dynamicznych, temperatur powyżej 260 °C, w przypadku występowania bardzo wysokich ciśnień.
- Zakres temperatury roboczej: -60 °C do 260 °C.
- Twardość: od 75 Shore A do 95 Shore A.
- Rodzaje otulin: FEP (fluorowany etylen propylen) lub PFA (kopolimer perfluoroalkoksy).
- Rodzaje rdzeni: FKM (Viton ®), VMQ (silikon).
| Kod produktu | Średnica wew. (mm) | Przekrój CS (mm) | Materiał | Twardość (ShA) | Kolor |
Cena brutto
|
Dostępność
|
Ilość | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Oringi w otulinie z FEP / PFA składają się z elastomerowego rdzenia i płynnie zamkniętej obudowy z zmodyfikowanego PTFE. Rdzeń elastomerowy wykonany jest z FKM (Viton) lub VMQ (silikonu). Jednolita otulina składa się z FEP (fluorowany etylen propylen) lub PFA (kopolimer perfluoroalkoksy), zapewnia to niezawodne uszczelnienie i wysoką odporność na agresywne media. Daje to wytrzymałość podobną do materiału PTFE (teflonu). Oringi w otulinie są używane wyłącznie w uszczelnieniach statycznych, ponieważ ruch lub media ścierne mogą zniszczyć otulinę. Oringi FEP PFA stosuje się w wymagających środowiskach z agresywnymi mediami.
Istnieje wiele aplikacji, w których używa się oringów w otulinie. Agresywne chemikalia lub ekstremalne temperatury mogą zniszczyć standardowe oringi, co ostatecznie prowadzi do wycieku. Oringi w otulinie z FEP / PFA mogą być używane wszędzie tam, gdzie odporność chemiczna elastomeru jest niewystarczająca. Otulina zapewniają świetną odporność chemiczną, a elastomerowy rdzeń elastyczność. Uszczelki PTFE nie będą dobrym wyborem w miejscach gdzie wymagana jest elastyczność uszczelnienia. Oringi PTFE oferują znakomitą odporność, ale nie są elastyczne.
Porównanie otulin:
| Otulina FEP | Otulina PFA |
| Świetna odporność chemiczna | Wszystkie zalety otuliny FEP |
| Wysoka odporność na korozję | Wyższa odporność na temperatury -60 °C do 260 °C |
| Słabo odporna na kompresję | Większe możliwości mechaniczne |
| Niski współczynnik tarcia | Podwyższona odporność na pęknięcia i wyżłobienia |
| Odporność na temperatury od -60 °C do 205 °C | Zwiększona odporność na ścieranie |
ZALECANE UŻYCIE
- Do stosowania na zewnątrz.
- Smary.
- Węglowodory.
- Kwasy i zasady.
- Detergenty.
- Alkohole i ketony.
- Para wodna.
- Czynniki chłodnicze.
- Do kontaktu z żywnością i napojami (zgodny z regulacją FDA)
- Oringi w otulinie doskonale nadają się do stosowania w przemyśle spożywczym, chemicznym i przemyśle farmaceutycznym.
- Oringi PFA FEP są tańszą alternatywą od oringów FFKM (perfluorowych).
NIE ZALECANE
- Oringi w otulinie są słabo odporne na metale alkaiczne i niektóre związki chloru.
- Temperatury powyżej 260 C.
- W miejscach gdzie panuje bardzo wysokie ciśnienie.
- W uszczelnieniach dynamicznych.
- W kontakcie z mediami ściernymi.
- Gdy pierścienie oring FEP PFA są mocno rozciągnięte.
- Gdy w obudowie w której znajduje się oring w otulinie występują duże siły wciskające.
WŁAŚCIWOŚCI MECHANICZNE
- Oringi FEP PFA charakteryzują się znakomitą odpornością na chemikalia i korozję
- Oringi w otulinie mają szeroki zakres odporności na temperatury od -60 °C do 260 °C.
- Możliwość pracy w warunkach wysokiego ciśnienia.
- Oringi FEP PFA mają właściwości antyadhezyjne i mają niski współczynnik tarcia.
- Działają jak elastomeryczny PTFE (możliwość dopasowania do rowka montażowego).
- Nie powodują zanieczyszczenia środowiska w których pracują (obojętnie chemicznie).
- Niskie przenikanie gazów.
- Oringi w otulinie mają niski współczynnik tarcia co zapobiega efektowi poślizgu.
- Uszczelki FEP PFA są nie palne.
- Oringi w otulinie są wielokrotnego użytku.
Stosuje się dwa materiały do produkcji oringów w otulinie FEP i PFA jest to viton (FKM) lub silikon (VMQ). Materiał EPDM nie jest zalecany ze względu na zmiany cieplne podczas procesu produkcyjnego. Viton (FKM) i silikon wytrzymują wysokie temperatury podczas procesu produkcji.
- Rdzeń z Vitonu FKM
Viton (FKM) charakteryzuje się bardzo dobrą elastycznością. Viton może ponownie przyjąć swoją pierwotną formę po odkształceniu dzięki swojej wyjątkowej odporności na kompresję.
- Rdzeń silikonowy (VMQ)
Rdzeń silikonowy jest znacznie bardziej miękki niż rdzeń z Vitonu (FKM). Jest za to bardziej odporny na temperaturę. Oprócz doskonałej odporności termicznej zachowuje elastyczność w obecności zimna.
- Otulina FEP
FEP (fluorowany etylen propylen) nadaje oringowi wspaniałe właściwości w tym odporność na prawie wszystkie ciecze, gazy i chemikalia. Wyjątkami są ciekłe metale alkaliczne i związki fluoru.
- Otulina PFA
Kopolimer perfluoroalkoksy (PFA) ma podobne właściwości jak otulina FEP. Oringi PFA wyróżniają się lepszą odpornością na tzw. płynięcie w obecności zimna i posiadają lepsze właściwości mechaniczne w wysokich temperaturach.
Oringi w otulinie posiadają atesty:
- Zgodność z FDA
- USP klasa VI
- Rozp. UE 1935/2004
- Normy sanitarne 3-A®
- ADI Free
Oringi w otulinie FEP PFA
Dostępne rodzaje oringów w otulinie w SuperSeal
| Wersja | Charakterystyka | Zakres temperatury | Twardość |
| Rdzeń z Viton (FKM) w otulinie FEP |
|
od -20 °C do +205 °C |
90 do 95 Shore A |
| Rdzeń z Silikonu (VMQ) w otulinie FEP |
|
od -60 °C do +205 °C |
85 do 90 Shore A |
| Rdzeń z Viton (FKM) w otulinie PFA |
|
od -20 °C do +205 °C | 90 do 95 Shore A |
| Rdzeń z Silikonu (VMQ) w otulinie PFA |
|
od -60 °C do +260 °C | 85 do 90 Shore A |
| Silikonowy rdzeń (VMQ) z pustym środkiem w otulinie FEP |
|
od -60 °C do +205 °C | 75 do 80 Shore A |
| Silikonowy rdzeń (VMQ) z pustym środkiem w otulinie PFA |
|
od -60 °C do +260 °C | 75 do 80 Shore A |
