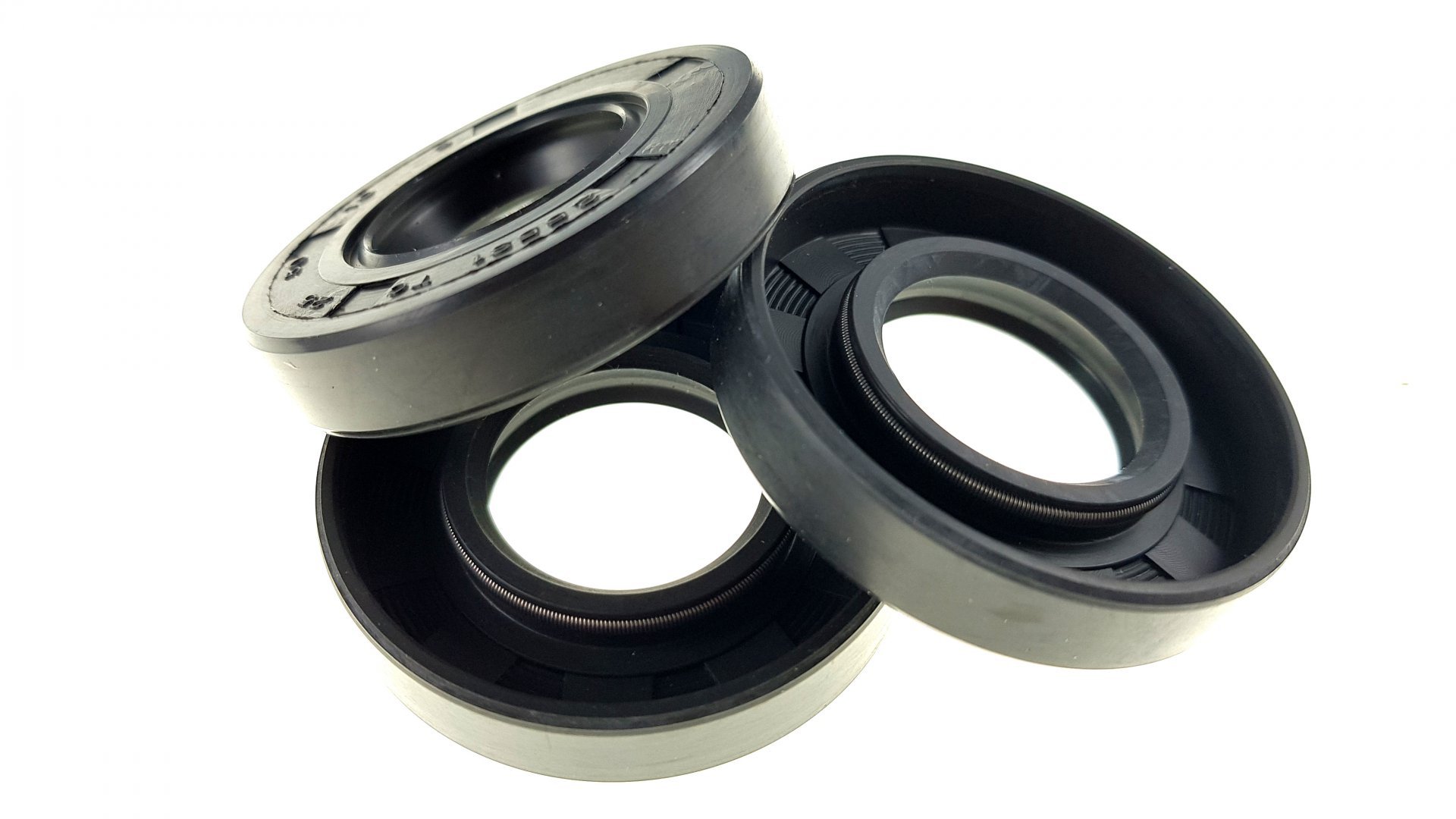

Simmeringi typu AO o średnicy wew. do 10mm NBR
CECHY
- Powierzchnia zewnętrzna pokryta elastomerem
- Sprężynowa warga uszczelniająca
- Warga ochronna chroni przed wnikaniem zanieczyszczeń z zewnątrz (kurz, brud itd.)
Cechy szczególne
- Nowoczesna konstrukcja zapewnia wysoką jakość uszczelnienia
- Niezawodne uszczelnienie statyczne wewnątrz obudowy
- Do obudów o dużej rozszerzalności cieplnej
- Do obudów dzielonych
- Do środowisk o podwyższonej chropowatości powierzchni
- Do uszczelniania mediów cienkowarstwowych i gazowych
- Brak ryzyka korozji ciernej
- Skuteczna ochrona przed zanieczyszczeniami z zewnątrz
Zastosowania
- Inżynieria mechaniczna i aparatura
- Maszyny rolnicze
- Maszyny budowlane
- Układy napędowe, przekładnie przemysłowe, silniki elektryczne
Materiały
- Standardowy materiał: NBR 70
- Sprężyna: Stal sprężynowa zgodna z DIN EN 10270-1
- Obudowa metalowa: Stal węglowa zgodnie z DIN EN 10139
Materiały specjalne
- FKM
- Silikon
- ACM
- HNBR
- CR
- EPDM
- Sprężyna Stal nierdzewna 1.4301
- Metalowa obudowa Stal nierdzewna 1.4301
Parametry uszczelnienia wału (dla standardowego materiału NBR)
- Temperatura: od -40°C do +100°C
- Ciśnienie: max. 0,05 MPa
- Prędkość wału: wg. do wykresu „Parametry pracy do obrotowych uszczelnień wałów”
- Odporność na media: Środki smarne na bazie olejów mineralnych i smary syntetyczne
Gdy stosowane są smary syntetyczne, polecamy przetestowanie kompatybilności w laboratorium lub w praktycznych próbach, temperatura pracy simeringów w tym przypadku nie powinna przekraczać 80°C.
| Kod produktu | Średnica wew. (mm)
|
Średnica zew. (mm)
|
Wysokość (mm) | Materiał | Cena brutto | Dostępność
|
Ilość | |
|---|---|---|---|---|---|---|---|---|
| UW-AO-010x22x7-NBR | 10 | 22 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-010x22x8 -NBR | 10 | 22 | 8 | NBR |
|
Do 5 dni | ||
| UW-AO-10x16x4 -NBR | 10 | 16 | 4 | NBR |
|
Do 5 dni | ||
| UW-AO-10x16x5-NBR | 10 | 16 | 5 | NBR |
|
Do 5 dni | ||
| UW-AO-10x18x6-NBR | 10 | 18 | 6 | NBR |
|
Do 5 dni | ||
| UW-AO-10x19x7-NBR | 10 | 19 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-10x20x5-NBR | 10 | 20 | 5 | NBR |
|
Do 5 dni | ||
| UW-AO-10x20x7-NBR | 10 | 20 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-10x21x5-NBR | 10 | 21 | 5 | NBR |
|
Do 5 dni | ||
| UW-AO-10x22x5-NBR | 10 | 22 | 5 | NBR |
|
Do 5 dni | ||
| UW-AO-10x22x6-NBR | 10 | 22 | 6 | NBR |
|
Do 5 dni | ||
| UW-AO-10x24x7-NBR | 10 | 24 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-10x25x4.5-NBR | 10 | 25 | 4,5 | NBR |
|
Do 5 dni | ||
| UW-AO-10x25x7-NBR | 10 | 25 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-10x26x7-NBR | 10 | 26 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-10x30x10-NBR | 10 | 30 | 10 | NBR |
|
Do 5 dni | ||
| UW-AO-10x30x7 -NBR | 10 | 30 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-4X16X6-NBR | 4 | 16 | 6 | NBR |
|
Do 5 dni | ||
| UW-AO-5X15X5-NBR | 5 | 15 | 5 | NBR |
|
Do 5 dni | ||
| UW-AO-5X15X6-NBR | 5 | 15 | 6 | NBR |
|
Do 5 dni | ||
| UW-AO-5X22X7-NBR | 5 | 22 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-5.4X22X7-NBR | 5,4 | 22 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-6X16X5-NBR | 6 | 16 | 5 | NBR |
|
Do 5 dni | ||
| UW-AO-6X16X7-NBR | 6 | 16 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-6X19X6-NBR | 6 | 19 | 6 | NBR |
|
Do 5 dni | ||
| UW-AO-6X19X7-NBR | 6 | 19 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-6X22X7-NBR | 6 | 22 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-6X22X7/10-NBR | 6 | 22 | 7/10 | NBR |
|
Do 5 dni | ||
| UW-AO-7X16X7-NBR | 7 | 16 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-7X22X7-NBR | 7 | 22 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-7X30X8-NBR | 7 | 30 | 8 | NBR |
|
Do 5 dni | ||
| UW-AO-7.5X30X10-NBR | 7,5 | 30 | 10 | NBR |
|
Do 5 dni | ||
| UW-AO-8X16X5-NBR | 8 | 16 | 5 | NBR |
|
Do 5 dni | ||
| UW-AO-8X16X7-NBR | 8 | 16 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-8X18X5-NBR | 8 | 18 | 5 | NBR |
|
Do 5 dni | ||
| UW-AO-8X18X7-NBR | 8 | 18 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-8X19X7-NBR | 8 | 19 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-8X20X7-NBR | 8 | 20 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-8X22X6-NBR | 8 | 22 | 6 | NBR |
|
Do 5 dni | ||
| UW-AO-8X22X7-NBR | 8 | 22 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-8X22X8-NBR | 8 | 22 | 8 | NBR |
|
Do 5 dni | ||
| UW-AO-8x25x8-NBR | 8 | 25 | 8 | NBR |
|
Do 5 dni | ||
| UW-AO-8x30x10-NBR | 8 | 30 | 10 | NBR |
|
Do 5 dni | ||
| UW-AO-9x19x5-NBR | 9 | 19 | 5 | NBR |
|
Do 5 dni | ||
| UW-AO-9x19x7-NBR | 9 | 19 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-9x22x7-NBR | 9 | 22 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-9x24x7-NBR | 9 | 24 | 7 | NBR |
|
Do 5 dni | ||
| UW-AO-9x16x4-NBR | 9,5 | 16 | 4 | NBR |
|
Do 5 dni | ||
| UW-AO-9x22.22x6.35-NBR | 9,52 | 22,22 | 6,35 | NBR |
|
Do 5 dni |
Kompaktowe i wytrzymałe uszczelnienia promieniowe wałów typu AO — wykonane z elastycznego kauczuku nitrylowego (NBR), przystosowane do instalacji na wałach o średnicy wewnętrznej do 10 mm. Model AO wyróżnia się dwuwargową konstrukcją – wewnętrzna warga uszczelnia, a dodatkowa zewnętrzna warga przeciwpyłowa skutecznie blokuje dostęp kurzu i zabrudzeń.
Dzięki sprężynie dociskowej krawędź uszczelniająca przylega do wału, zapewniając szczelność zarówno w ruchu, jak i w spoczynku. Materiał NBR gwarantuje odporność na oleje, smary i szeroki zakres temperatur od –30 °C do +100 °C.
Idealne do małych silników, pomp, przekładni oraz urządzeń precyzyjnych i AGD. Dzięki kompaktowym wymiarom simeringi AO NBR doskonale sprawdzają się w ograniczonych przestrzeniach montażowych, zapewniając skuteczną ochronę układów przed wyciekami i zanieczyszczeniami.
Budowa uszczelnienia wału typu AO charakteryzuje się:
- częścią elastomerową
- wargą przeciwpyłową zapobiegającą przedostawaniu się zanieczyszczeń
- sprężyną
INFORMACJE PROJEKTOWE
Wał:
- Tolerancja: ISO h11
- Twardość: min. 45 HRC
- Chropowatość: Ra = 0,2 - 0,8 μm
Rz = 1 - 5 μm
Rmaks ≤ 6,3 μm
- Wykończenie powierzchni: bezołowiowe (ochrona przed utlenianiem)
Otwór obudowy
- Tolerancja: ISO H8
- Chropowatość: Ra = 1,6 - 6,3 μm
Rz = 10 - 20 μm
Rmaks ≤ 25 μm
