Większa odporność na zjawiska spiralizacji i skrętów
Doskonała skuteczność uszczelniania

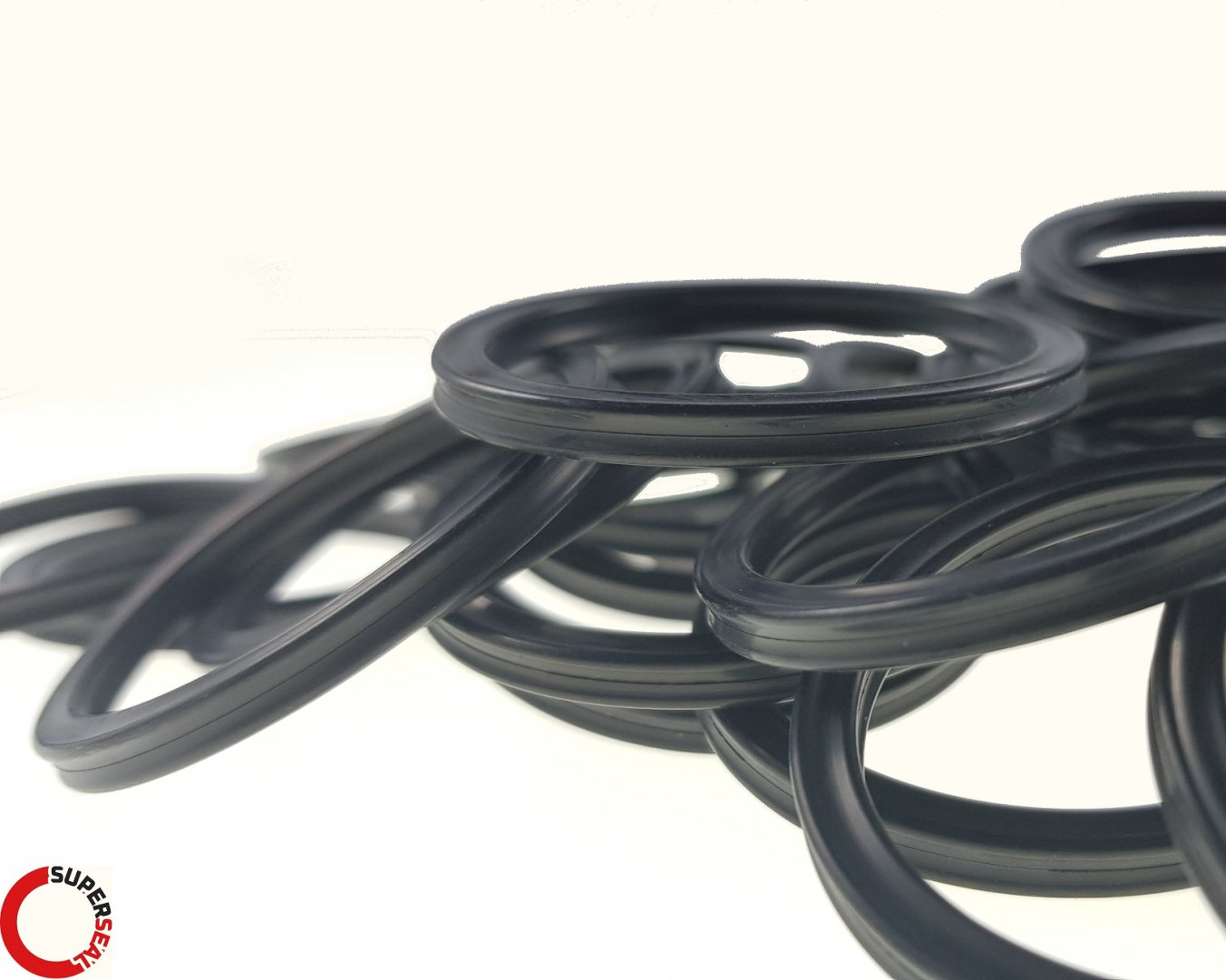

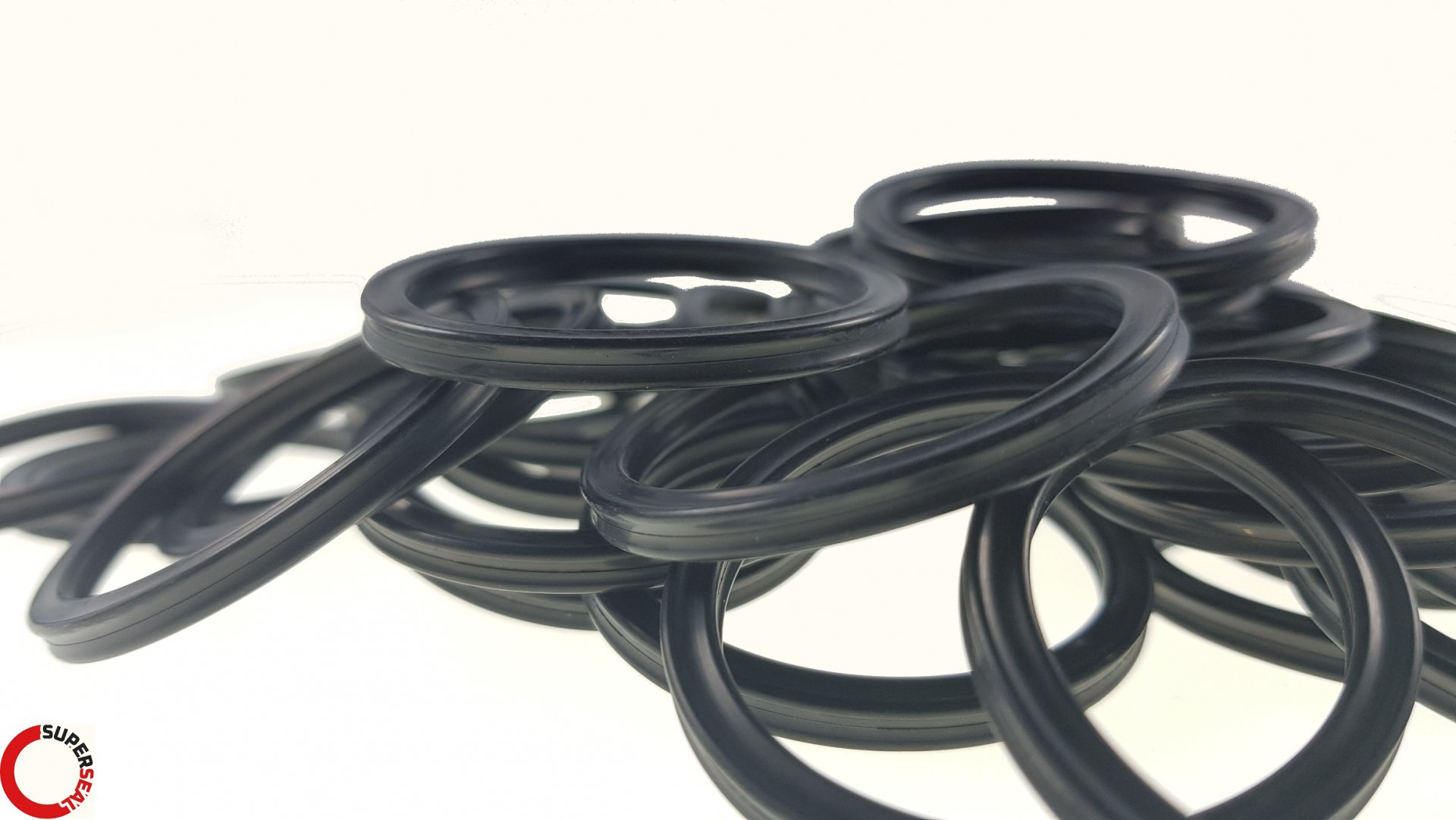

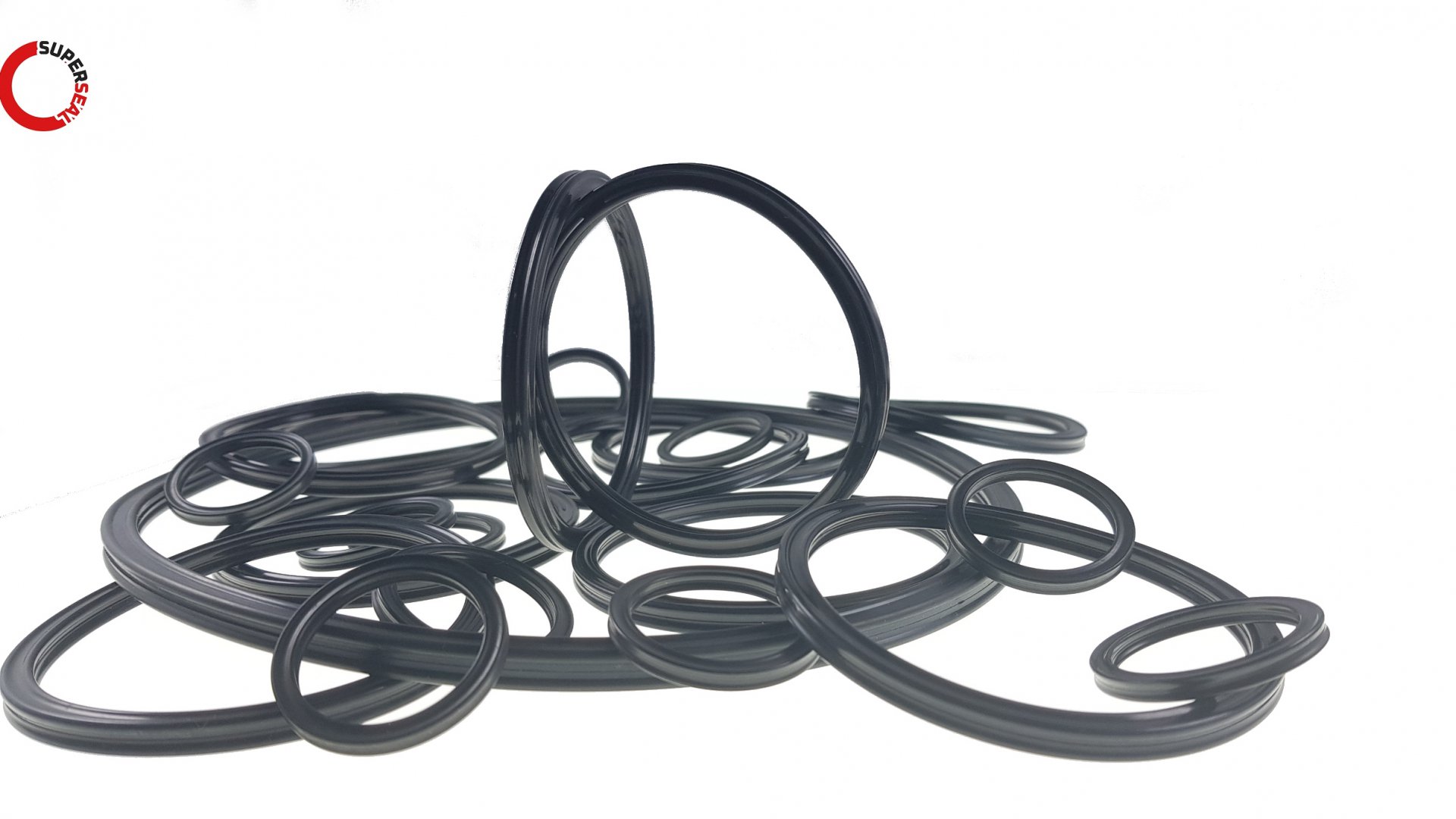

X-ringi wykonane z materiału NBR (nitrile butadiene rubber) to specyficzny rodzaj uszczelek pierścieniowych, gdzie materiałem uszczelniającym jest kauczuk nitrylowy. NBR jest popularnym rodzajem kauczuku stosowanym do produkcji uszczelek i uszczelniaczy ze względu na swoje dobre właściwości chemiczne, wytrzymałość na oleje i smary, a także elastyczność w zakresie temperatur od -40°C do +120°C.
Oto kilka cech i zastosowań x-ringów NBR:
Odporność na oleje: NBR charakteryzuje się dobrą odpornością na oleje, co sprawia, że x-ringi NBR są często używane w aplikacjach, gdzie są narażone na oleje smarujące.
Odporność chemiczna: X-ringi NBR są odporne na wiele substancji chemicznych, co sprawia, że są stosunkowo uniwersalne w różnych środowiskach.
Elastyczność w temperaturach średnich: NBR zachowuje elastyczność w umiarkowanych zakresach temperatur, co sprawia, że są one odpowiednie do wielu zastosowań.
Stosunkowo niska cena: Kauczuk nitrylowy jest ogólnie dostępny i ma przystępną cenę w porównaniu do niektórych innych materiałów uszczelkowych.
X-ringi NBR znajdują zastosowanie w różnych dziedzinach, takich jak przemysł motoryzacyjny, hydraulika, pneumatyka, maszyny przemysłowe i wiele innych, gdzie konieczne jest skuteczne uszczelnienie w warunkach dynamicznych. Ważne jest, aby dobrać odpowiedni materiał uszczelniający do konkretnych warunków pracy, a x-ringi NBR są jednym z wyborów w wielu przypadkach.
X-Ringi NBR lub Quad ring ® są alternatywą dla standardowych oringów. X-ringi NBR posiadają cztery wargi i dlatego sprawdzają się w uszczelnieniu aż czterech powierzchni uszczelniających. Korzyści z użycia X-ringów NBR to:
odporność na oleje i paliwa
Wyższe właściwości uszczelniające w porównaniu z oringami.
Wysoka odporność na efekt spiralizacji.
Cztery wargi w X-ringu tworzą rowek do smarowania. Zmniejsza to tarcie w zastosowaniach dynamicznych.
Dzięki wielopłatowej konstrukcji wymagana jest mniejsza siła ściskająca. W związku z tym wymagane jest mniejsze ściskanie, co zmniejsza tarcie i zużycie.
X-ringi NBR mogą być stosowane z powodzeniem w uszczelnieniachdynamicznych, mają również wysoką skuteczność uszczelniania nawet w aplikacjach gdzie panuje niskie ciśnienie.
ZALECANE UŻYCIE
Smary / oleje silikonowe
Woda
Oleje / paliwa naftowe
Glikol etylenowy
Zastosowania statyczne / lekkie dynamiczne przy niskim ciśnieniu
Zastosowania, w których wymagana jest niewielka siła zamykania.
W miejscach gdzie uszczelka narażona jest na skręcanie podczas montażu / eksploatacji.
NIE ZALECANE DO
Ketony (MEK)
Węglowodory halogenowane
Płyny hamulcowe do samochodów / samolotów
Mocne kwasy
Światło słoneczne, ozon, warunki atmosferyczne
W miejscach gdzie panuje środowisko wysokociśnieniowe
Uszczelnienia dynamiczne o wysokich wartościach prędkości
X-ringi NBR o niestandardowych rozmiarach i twardościach mogą być zazwyczaj dostarczane bez dodatkowych opłat w ciągu kilku dni. Posiadamy bardzo rozległą wiedzę na temat uszczelnień, dzięki temu umożliwi to dopasowanie odpowiedniego xringa. Zamów x-ringi NBR na stronie SuperSeal już dziś!
W branży uszczelnień najbardziej podstawowe rozwiązanie jest często najlepsze. Jeśli problem można rozwiązać za pomocą standardowego oringa, polecamy właśnie taką metodę uszczelnienia. Czasami jednak oring nie rozwiązuje problemu z uszczelnieniem lub inne czynniki uniemożliwiają użycie standardowego oringa.
Oring nie jest idealnym rozwiązaniem dla większości uszczelnień dynamicznych ze względu na okrągły kształt i naturalną tendencją do spiralizacji. W takich przypadkach opcją, którą może rozwiązać ten problem jest X-ring. X-ringi posiadają cztery wargi co zapewnia stabilność Xringa w dławicy. Zaletą X-ringów jest fakt, że nie trzeba w większości przypadków dostosowywać rowków montażowych, można z powodzeniem wykorzystywać rozmiary rowków projektowanych pod oringi.
X-ringi do zastosowań liniowych
Dwa główne typy ruchu dynamicznego to ruch liniowy i obrotowy. W przypadku zastosowania liniowego, takiego jak cylinder, element ruchomy przemieszcza się wzdłuż osi z uszczelnieniem poruszającym się po wewnętrznej stronie otworu lub na zewnątrz wału. Oring może działać w tego typu zastosowaniach, ale bez odpowiedniego smarowania, może on związać się i zacząć skręcać, co może prowadzić do pojawienia się efektu spirali. Uszczelnienie owija się w swoim własnym przekroju, aż materiał ulegnie zniszczeniu i spowoduje wyciek. X-ring z czterema występami o jednakowej wielkości tworzy kwadratowy kształt z dwoma punktami uszczelnienia. Zapewnia to stabilnośćw rowku, dzięki czemu uszczelnienie pozostaje statyczne w porównaniu z otoczeniem co zapobiega spiralizacji uszczelnienia i przesuwania się wraz z dynamicznie poruszającą się powierzchnią. W przypadku użycia X-ringów można pozwolić sobie na bardziej szorstką powierzchnię uszczelniającą ze względu na większą odporność na tarcie, gdy powierzchnia uszczelniająca jest w ruchu.
Quad ring ® do zastosowań obrotowych
W przypadku ruchu obrotowego X-ring jest zaskakująco sprawny w uszczelnianiu szerokiego zakresu prędkości i ciśnień. X-ringi zapewniają dwa punkty styku dla uszczelnienia i rowkamontażowego, które można znaleźć w statycznych i liniowych dynamicznych profilach konstrukcyjnych, jednocześnie pozwalając na uszczelnienie w warunkach wysokich prędkości 7.6200 m/s i ciśnienia 750 psi. Jedną z zalet X-ringu w przypadku uszczelnienia obrotowego są dwa punkty styku uszczelnienia. Rozmiary przekroju dla X-ringów i oringów są takie same, ale dwa punkty na czworoboku wymagają innego rodzaju rowka, co powoduje mniejszy wybór uszczelnienia.
Xringi jako uszczelnienie
X-ringi mogą być stosowane w wielu aplikacjach, w których oringi nie są dobrym rozwiązaniem. Ich wyjątkowa konstrukcja zapewnia stabilność, który pozwala na stosowanie w dynamicznych uszczelnieniach, w których standardowy oring może sobie nie poradzić. Podczas gdy oring jest pierwszym wyborem jeśli chodzi o uszczelnienie, mniej znany X-ring może być najlepszą propozycją. Ruch wymaga stabilności, a jeśli chodzi o podstawowe geometrie uszczelnienia, niewiele z nich może dorównać solidnej stabilności uszczelnienia z czterema wargami.
