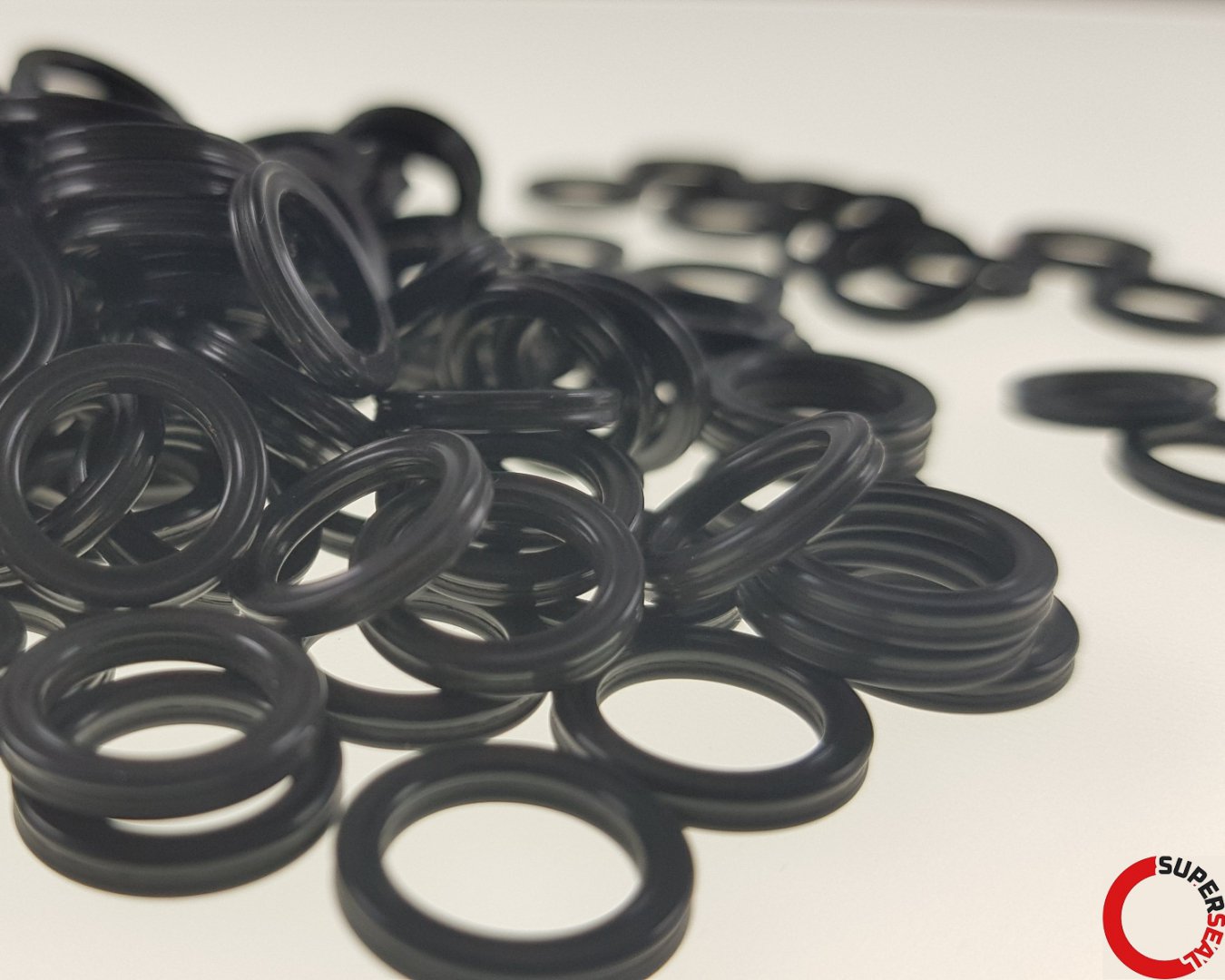

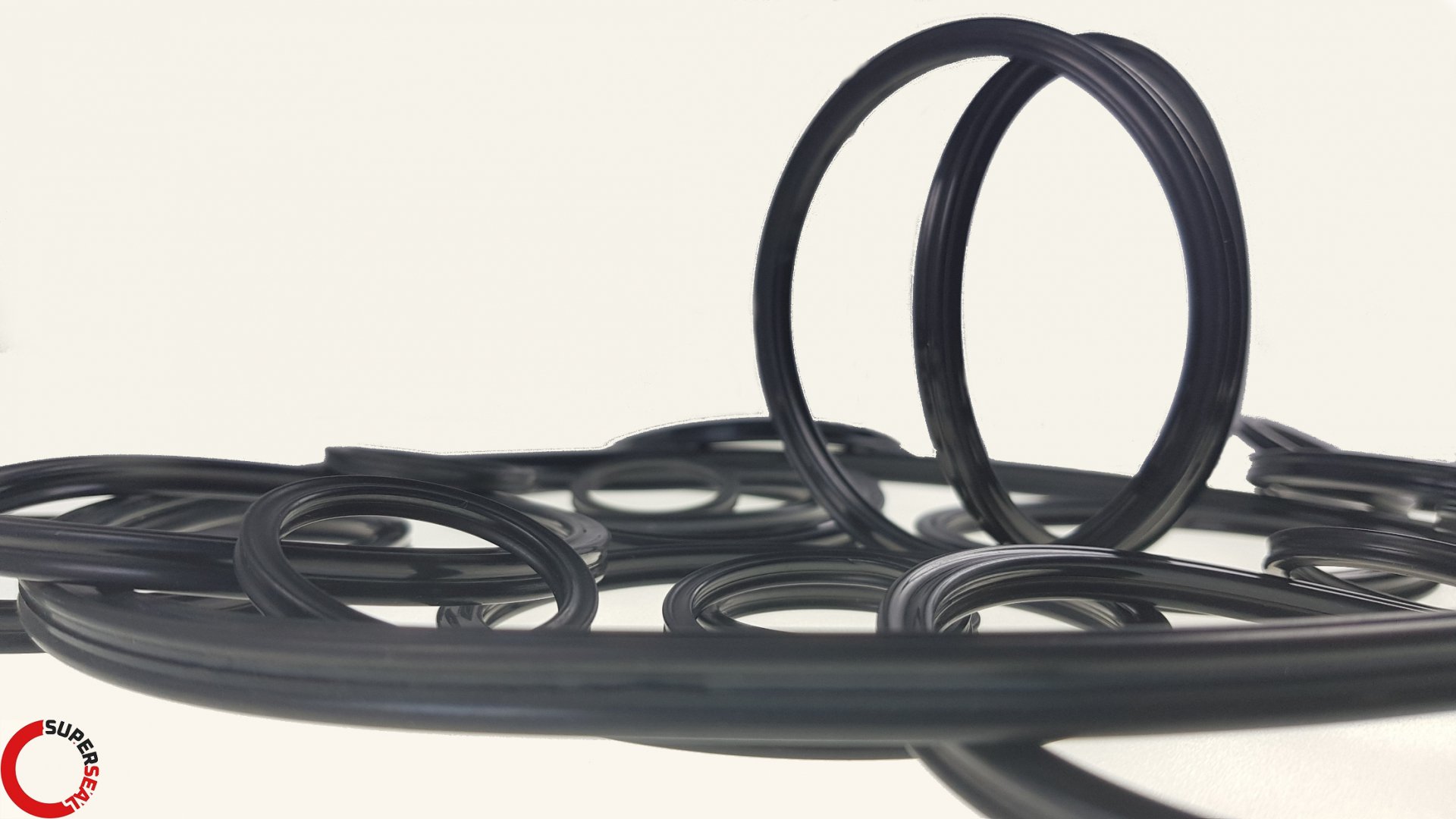

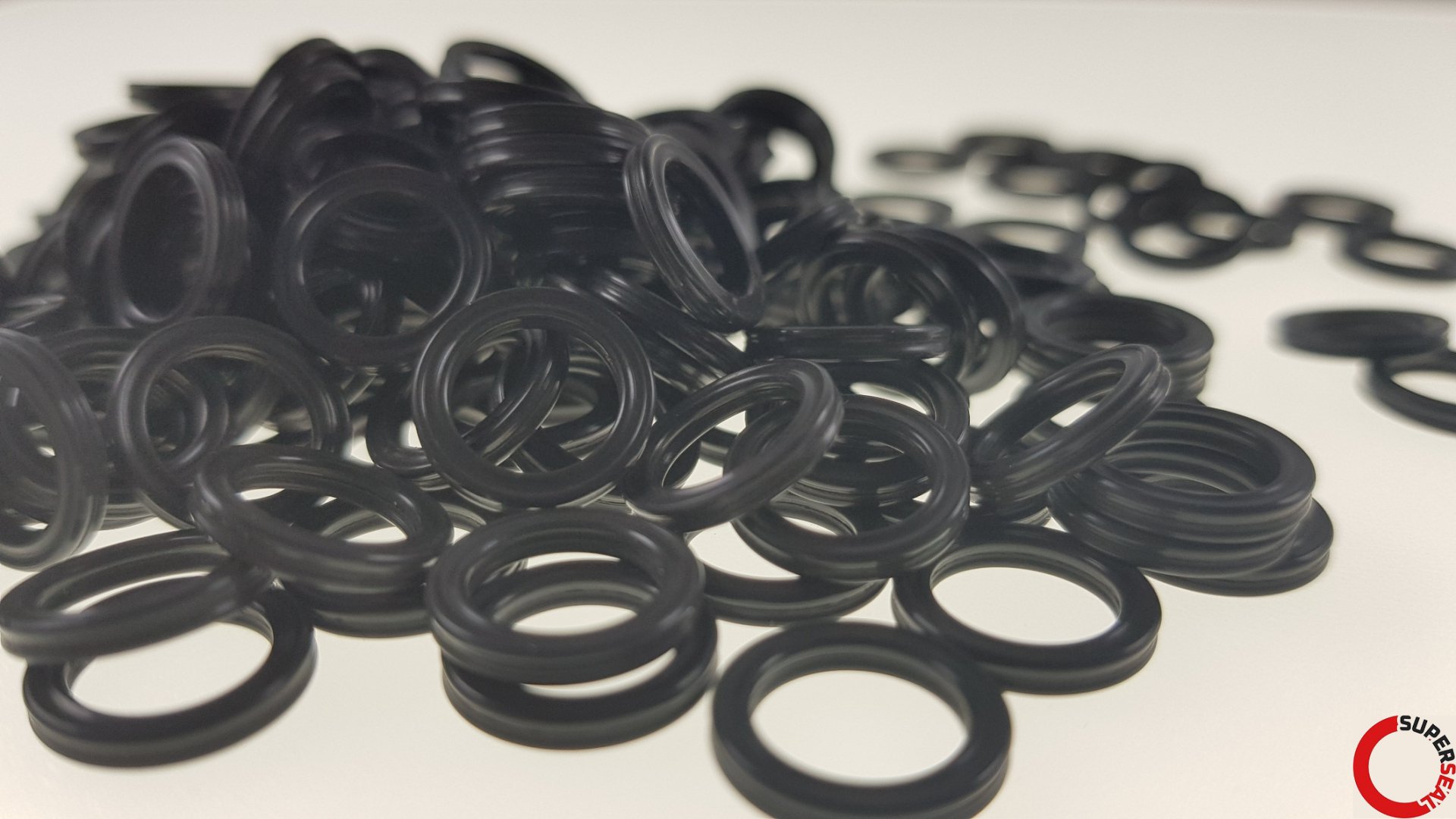

X-ringi Viton ® FKM

ZALECANE UŻYCIE

• Większość kwasów / substancji chemicznych
• Węglowodory halogenowane
• Oleje / paliwa naftowe
• Oleje / Smary silikonowe

NIE ZALECANE

• Ketony (MEK)
• Płyny hamulcowe do samochodów / samolotów
• Aminy (amoniak)
• Aceton, Skydrol, octan etylu
• Gorąca woda i para (z wyjątkiem gatunków specjalnych)
• Estry i etery o niskiej masie cząsteczkowej

WŁAŚCIWOŚCI MECHANICZNE

• Dobra odporność na zużycie
• Doskonała kompresja
• Umiarkowana krótkoterminowa odporność
• Doskonała odporność na przenikanie

Popularne nazwy:

FKM, FPM, Viton ®, Fluoro polimer, Fluoro elastomer

X-ringi Viton ® FKM o niestandardowych rozmiarach i twardościach mogą być zazwyczaj dostarczane bez dodatkowych opłat w ciągu kilku dni. Posiadamy bardzo rozległą wiedzę na temat uszczelnień, dzięki temu umożliwi to dopasowanie odpowiedniego xringa. Zamów x-ringi Viton ® FKM na stronie SuperSeal już dziś!

W branży uszczelnień najbardziej podstawowe rozwiązanie jest często najlepsze. Jeśli problem można rozwiązać za pomocą standardowego oringa, polecamy właśnie taką metodę uszczelnienia. Czasami jednak oring nie rozwiązuje problemu z uszczelnieniem lub inne czynniki uniemożliwiają użycie standardowego oringa.

Oring nie jest idealnym rozwiązaniem dla większości uszczelnień dynamicznych ze względu na okrągły kształt i naturalną tendencją do spiralizacji. W takich przypadkach opcją, którą może rozwiązać ten problem jest X-ring. X-ringi posiadają cztery wargi co zapewnia stabilność Xringa w dławicy. Zaletą X-ringów jest fakt, że nie trzeba w większości przypadków dostosowywać rowków montażowych, można z powodzeniem wykorzystywać rozmiary rowków projektowanych pod  oringi.

X-ringi do zastosowań liniowych

Dwa główne typy ruchu dynamicznego to ruch liniowy i obrotowy. W przypadku zastosowania liniowego, takiego jak cylinder, element ruchomy przemieszcza się wzdłuż osi z uszczelnieniem poruszającym się po wewnętrznej stronie otworu lub na zewnątrz wału. Oring może działać w tego typu zastosowaniach, ale bez odpowiedniego smarowania, może on związać się i zacząć skręcać, co może prowadzić do pojawienia się efektu spirali. Uszczelnienie owija się w swoim własnym przekroju, aż materiał ulegnie zniszczeniu i spowoduje wyciek. X-ring z czterema występami o jednakowej wielkości tworzy kwadratowy kształt z dwoma punktami uszczelnienia. Zapewnia to stabilność w rowku, dzięki czemu uszczelnienie pozostaje statyczne w porównaniu z otoczeniem co zapobiega spiralizacji uszczelnienia i przesuwania się wraz z dynamicznie poruszającą się powierzchnią. W przypadku użycia X-ringów można pozwolić sobie na bardziej szorstką powierzchnię uszczelniającą ze względu na większą odporność na tarcie, gdy powierzchnia uszczelniająca jest w ruchu.

Quad ring ® do zastosowań obrotowych

W przypadku ruchu obrotowego X-ring jest zaskakująco sprawny w uszczelnianiu szerokiego zakresu prędkości i ciśnień.  X-ringi zapewniają dwa punkty styku dla uszczelnienia i rowka montażowego, które można znaleźć w statycznych i liniowych dynamicznych profilach konstrukcyjnych, jednocześnie pozwalając na uszczelnienie w warunkach wysokich prędkości 7.6200 m/s i ciśnienia 750 psi. Jedną z zalet X-ringu w przypadku uszczelnienia obrotowego są dwa punkty styku uszczelnienia. Rozmiary przekroju dla X-ringów i oringów są takie same, ale dwa punkty na czworoboku wymagają innego rodzaju rowka, co powoduje mniejszy wybór uszczelnienia.

Xringi jako uszczelnienie

X-ringi mogą być stosowane w wielu aplikacjach, w których oringi nie są dobrym rozwiązaniem. Ich wyjątkowa konstrukcja zapewnia stabilność, który pozwala na stosowanie w dynamicznych uszczelnieniach, w których standardowy oring może sobie nie poradzić. Podczas gdy oring jest pierwszym wyborem jeśli chodzi o uszczelnienie, mniej znany X-ring może być najlepszą propozycją. Ruch wymaga stabilności, a jeśli chodzi o podstawowe geometrie uszczelnienia, niewiele z nich może dorównać solidnej stabilności uszczelnienia z czterema wargami.
