Jak poprawnie wymiarować simeringi?
Dobór odpowiedniego uszczelnienia technicznego to klucz do bezawaryjnej pracy maszyny. Często zdarza się, że stary simering jest zniszczony, nieczytelny lub po prostu zaginął. Jak w takiej sytuacji dobrać nowy produkt? W tym poradniku wyjaśniamy, jak poprawnie zmierzyć simering, wałek oraz gniazdo, aby uniknąć wycieków i kosztownych przestojów.
Standard wymiarowania: Schemat d x D x h
W branży uszczelnień technicznych (i w wyszukiwarce na SuperSeal.pl) stosujemy uniwersalny standard zapisu wymiarów. Zawsze podawane są one w milimetrach, w ściśle określonej kolejności:
Przykład: Simering oznaczony jako 30x50x10 pasuje na wałek o średnicy 30 mm, wchodzi w otwór o średnicy 50 mm i ma 10 mm wysokości.
Metoda 1: Odczytanie oznaczeń (Najprostsza droga)
Zanim chwycisz za suwmiarkę, dokładnie obejrzyj stary pierścień uszczelniający. Renomowani producenci umieszczają wymiary na płaskiej powierzchni czołowej (awersie) simeringu.
Często znajdziesz tam ciąg cyfr, np. 35 62 10 lub 35-62-10/7. Jeśli napisy są zachowane – masz gotowe rozwiązanie. Wystarczy wpisać te numery w naszą wyszukiwarkę.
Metoda 2: Wymiarowanie z natury (Gdy brak oznaczeń)

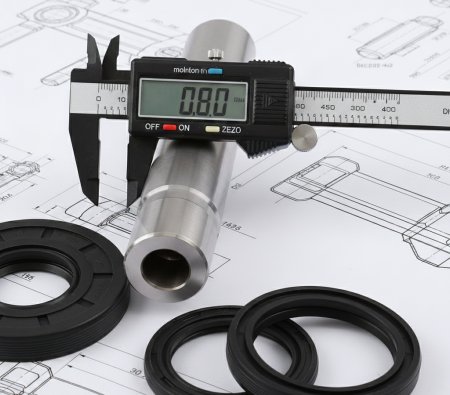

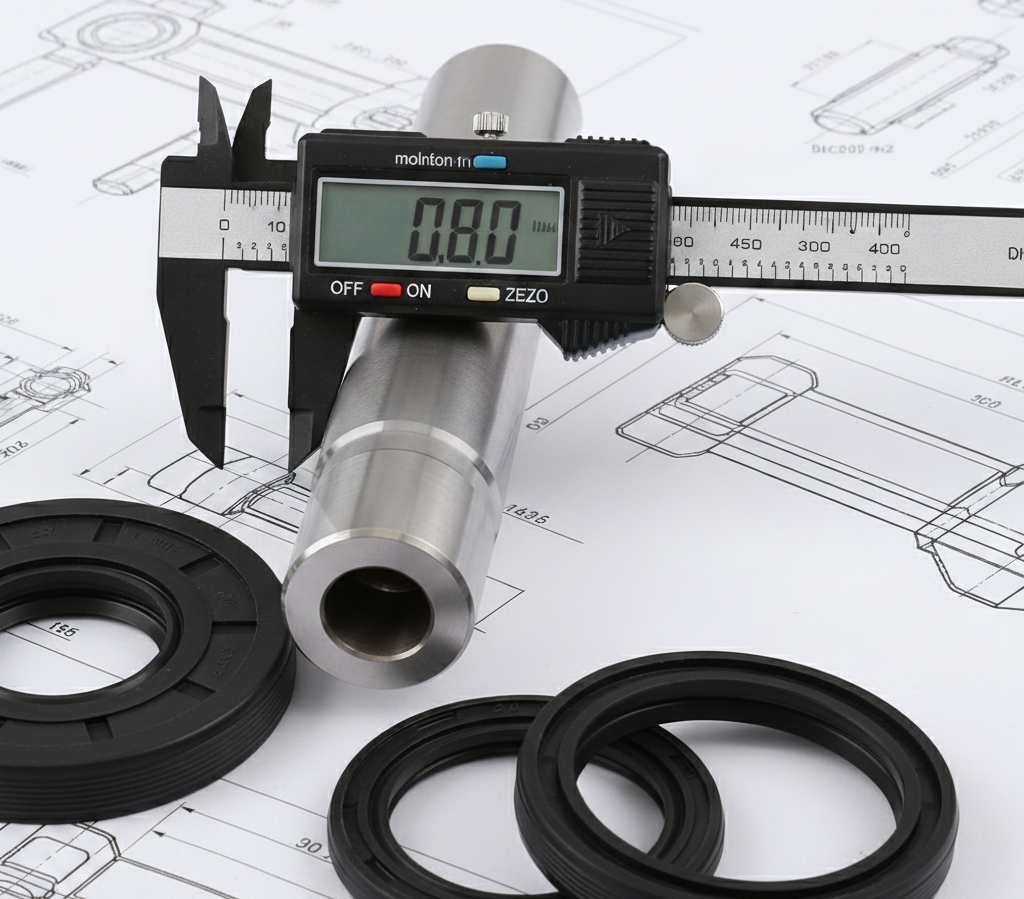

Jeśli stary simering jest nieczytelny lub go brakuje, musisz dokonać pomiarów samodzielnie. Będziesz do tego potrzebować suwmiarki (najlepiej cyfrowej dla większej dokładności).
Krok 1: Pomiar średnicy wewnętrznej – Najczęstszy błąd!
Tutaj najłatwiej o pomyłkę. Nie mierz średnicy wewnętrznej na zużytym simeringu.
Dlaczego?
-
Warga uszczelniająca w starym elemencie jest wytarta i odkształcona.
-
Nowy simering zawsze ma średnicę wargi mniejszą niż wałek (musi na nim ciasno siedzieć, by uszczelniać).
Jak mierzyć poprawnie?
Zmierz suwmiarką średnicę wałka w miejscu, gdzie będzie pracować uszczelnienie. Jeśli wałek jest w tym miejscu wyrobiony (posiada rowek), zmierz go tuż obok, w miejscu nienaruszonym.
Krok 2: Pomiar średnicy zewnętrznej
W tym przypadku najlepiej zmierzyć gniazdo (otwór) w korpusie maszyny.
Jeśli mierzysz stary simering wyjęty z maszyny, pamiętaj, że podczas demontażu (często siłowego, przy użyciu wkrętaka) mógł on ulec owalizacji lub deformacji. Jeśli musisz bazować na starym elemencie, wykonaj 3 pomiary w różnych punktach obwodu i wyciągnij średnią.
Krok 3: Pomiar wysokości
Zmierz głębokość gniazda lub szerokość starego pierścienia.
-
Ważne: Nowy simering może być nieznacznie węższy niż gniazdo, ale nigdy nie może być szerszy (nie zmieści się lub będzie wystawał).
-
Jeśli stary simering ma wymiar np. 10 mm, a w ofercie dostępny jest tylko 8 mm – w większości przypadków można go zastosować (montując go głębiej lub płycej, by warga pracowała na "świeżej" powierzchni wałka).
Pułapki przy wymiarowaniu – na to uważaj!
Wymiary calowe vs. metryczne
Jeśli Twoje pomiary suwmiarką dają "dziwne" wyniki, np. 25,4 mm, 38,1 mm czy 50,8 mm – najprawdopodobniej masz do czynienia z uszczelnieniem calowym (odpowiednio: 1 cal, 1.5 cala, 2 cale). Nie próbuj na siłę dopasowywać do nich najbliższego wymiaru metrycznego (np. 25 mm czy 38 mm), ponieważ doprowadzi to do wycieku. W SuperSeal posiadamy w ofercie również uszczelnienia calowe.
Luz vs. Wcisk
Pamiętaj, że simeringi są produkowane z naddatkiem montażowym.
-
Średnica zewnętrzna nowego simeringu jest zawsze minimalnie większa niż otwór (aby siedział ciasno w gnieździe).
-
Średnica wewnętrzna jest mniejsza niż wałek.
Dlatego nie sugeruj się pomiarem "luźnego" nowego simeringu przed montażem – jego wymiary nominalne sprawdzą się dopiero po osadzeniu w gnieździe.
Podsumowanie
Aby poprawnie dobrać simering w SuperSeal:
-
Sprawdź oznaczenia na starym uszczelnieniu.
-
Jeśli ich brak – zmierz wałek oraz gniazdo.
-
Wyszukaj produkt według schematu: Wewnętrzna x Zewnętrzna x Wysokość.
