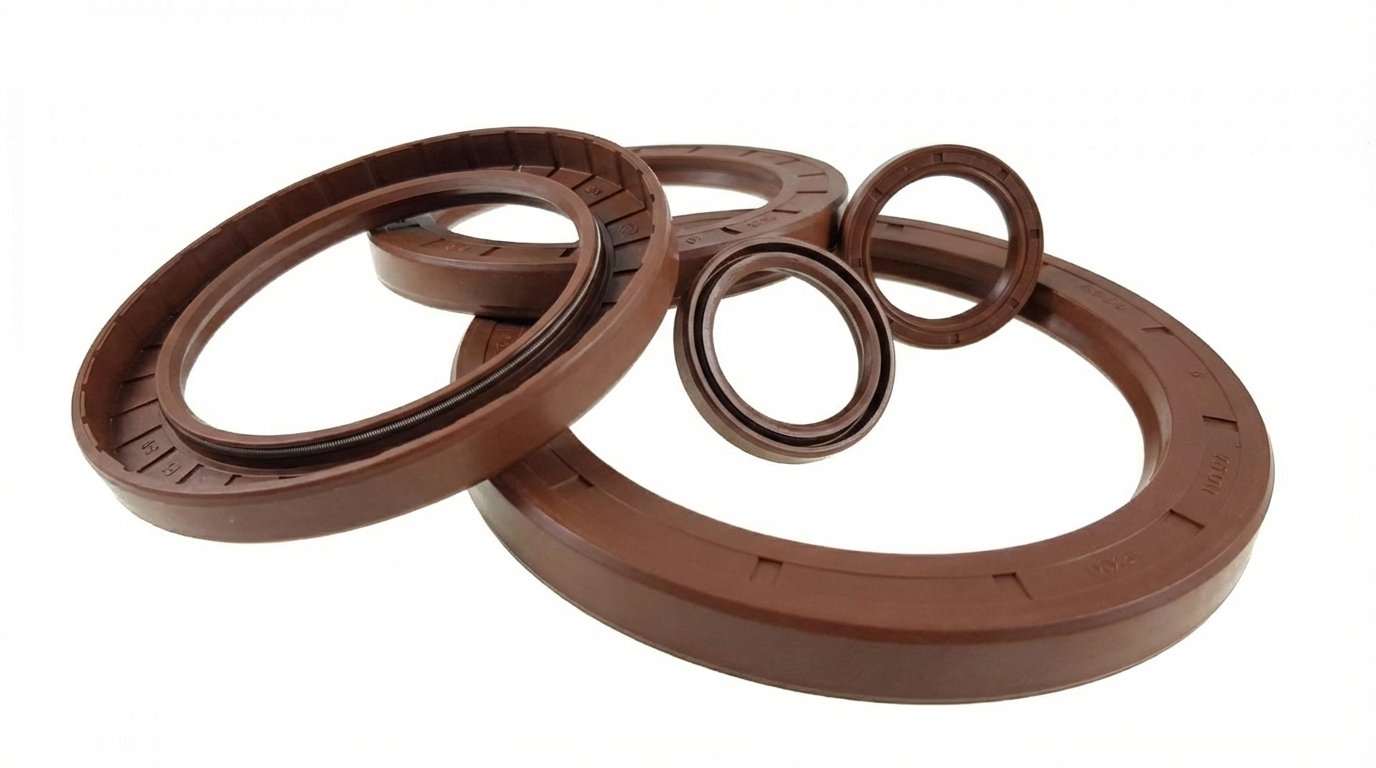

Simeringi typu AO o średnicy wew. od 51mm do 60mm FKM

CECHY

• Powierzchnia zewnętrzna pokryta elastomerem
• Sprężynowa warga uszczelniająca
• Warga ochronna chroni przed wnikaniem zanieczyszczeń z zewnątrz (kurz, brud itd.)

Cechy szczególne

• Nowoczesna konstrukcja zapewnia wysoką jakość uszczelnienia
• Niezawodne uszczelnienie statyczne wewnątrz obudowy
• Do obudów o dużej rozszerzalności cieplnej
• Do obudów dzielonych
• Do środowisk o podwyższonej chropowatości powierzchni
• Do uszczelniania mediów cienkowarstwowych i gazowych
• Brak ryzyka korozji ciernej
• Skuteczna ochrona przed zanieczyszczeniami z zewnątrz

Zastosowania

• Inżynieria mechaniczna i aparatura
• Maszyny rolnicze
• Maszyny budowlane
• Układy napędowe, przekładnie przemysłowe, silniki elektryczne

Materiały

• Standardowy materiał: NBR 70
• Sprężyna: Stal sprężynowa zgodna z DIN EN 10270-1
• Obudowa metalowa: Stal węglowa zgodnie z DIN EN 10139

Materiały specjalne

• FKM
• Silikon
• ACM
• HNBR
• CR
• EPDM
• Sprężyna Stal nierdzewna 1.4301
• Metalowa obudowa Stal nierdzewna 1.4301

Parametry uszczelnienia wału (dla standardowego materiału NBR)

• Temperatura: od -40°C do +100°C
• Ciśnienie: max. 0,05 MPa
• Prędkość wału: wg. do wykresu „Parametry pracy do obrotowych uszczelnień wałów”
• Odporność na media: Środki smarne na bazie olejów mineralnych i smary syntetyczne

Gdy stosowane są smary syntetyczne, polecamy przetestowanie kompatybilności w laboratorium lub w praktycznych próbach, temperatura pracy simeringów w tym przypadku nie powinna przekraczać 80°C.

INFORMACJE PROJEKTOWE

Wał:

• Tolerancja: ISO h11
• Twardość: min. 45 HRC
• Chropowatość: Ra = 0,2 - 0,8 μm

                                    Rz = 1 - 5 μm

                                    Rmaks ≤ 6,3 μm

• Wykończenie powierzchni: bezołowiowe (ochrona przed utlenianiem)

Otwór obudowy

• Tolerancja: ISO H8
• Chropowatość: Ra = 1,6 - 6,3 μm

                                    Rz = 10 - 20 μm

                                    Rmaks ≤ 25 μm

• Ekstremalna temperatura: Stabilna praca w przedziale od -20°C do +200°C. Materiał nie twardnieje i nie pęka pod wpływem długotrwałego oddziaływania gorącego oleju syntetycznego.

• Kompatybilność z mediami: Całkowita odporność na oleje silnikowe, przekładniowe i hydrauliczne (mineralne i syntetyczne), paliwa bezołowiowe, olej napędowy, biopaliwa oraz węglowodory aromatyczne.

• Odporność na starzenie: Viton® jest praktycznie niewrażliwy na działanie ozonu, promieniowania UV i trudnych warunków atmosferycznych, co drastycznie wydłuża czas magazynowania i eksploatacji.

• Bariera chemiczna: Wysoka odporność na kwasy mineralne i nowoczesne dodatki uszlachetniające (EP) zawarte w środkach smarnych.

• Mechaniczny filtr: Podczas gdy warga ze sprężyną zatrzymuje olej wewnątrz układu, zewnętrzna warga przeciwpyłowa działa jak tarcza przed zanieczyszczeniami z zewnątrz (kurz, opiłki, błoto).

• Ochrona powierzchni wału: Warga przeciwpyłowa zapobiega dostawaniu się drobnych cząstek ściernych pod główną wargę uszczelniającą, co drastycznie ogranicza ryzyko „wytarcia” rowka na powierzchni wału.

• Zastosowanie: Rozwiązanie niezbędne w maszynach pracujących w trudnym terenie, rolnictwie, budownictwie oraz w wentylatorach i pompach narażonych na bezpośredni kontakt z pyłem przemysłowym.
